YUY-L衛生級離心泵

YUY-L衛生級離心泵

規格:
1T-500T, 055KW-75KW
材質:
SUS304, SUS316L
轉速:
2900r/min 蝸殼360°出口
YUY-L衛生級離心泵

YUY-L衛生級離心泵

技術參數:

規格  1T-500T,0.55KW-75KW
材質 SUS304,SUS316L(在材料的選用上泵體,泵蓋,葉輪等凡與物料接觸之零件由SUS316L或SUS304不銹鋼制造)
標準 DIN,SMS
葉輪 敞開式葉輪,不留衛生死角
工作條件 衛生離心泵屬高低液位及水平輸送,非自吸型。(自吸型選用自吸泵)
表面處理 接液部分拋光,其余亞光或噴砂處理
最大進口壓力 0.5MPa
溫度范圍 -10℃至140℃(EPDM)
可沖洗機械密封 水壓:最高0.1MPa
水量:0.25-0.5L/min

電機:

1、根據配置主要采用“ABB”品牌的高效等級M2BAX三相交流電機,按照國際電工委員會IEC6OO34.IE60072 標準設計制作,符合歐共體CE標記要求
2、可供選用防爆電機,以滿足不同場合的需要。
3、優越的電氣性能、低噪音、低振動,電機的標準設計防護等級為IP55,絕緣等級為F級。
4、頻率:50Hz/60Hz
5、工作方式:連續(SI)
6、轉速:標準泵的轉速為2900r/min

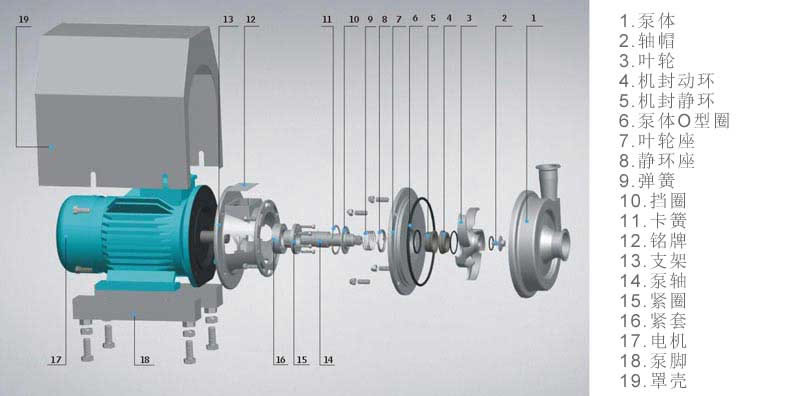

YUY-L衛生級離心泵產品細節

泵進出口的接連方式

液體在管道中會有能量的損失,分為沿程損失和局部阻力損失,管內越光滑,沿程損失越小,彎道越少,管徑變化越小,局部阻力損失越小,因而盡量不要采用粗糙的管道連接,也不要在連接中用管道急變的方式連接。

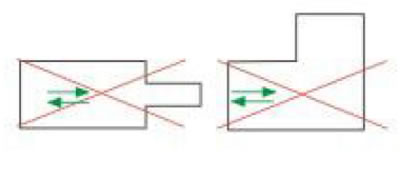

錯誤的連接管道

錯誤的連接管道

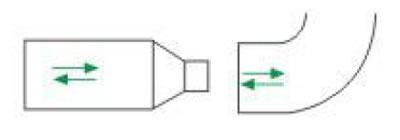

正確的連接管道

正確的連接管道

管道直徑及連接距離

泵在小流量運行時,效率很低,消耗的能量使液體溫度急劇上升,泵在小流量下運行,通過葉輪間隙回流增加,造成泵壓力脈動、振動、 噪音等危害增加,因而,連接的管道進口直徑最好不要小于設計進口直徑。為了保證泵運行的更加穩定、泵進口前需要連接一段直管,長度約為5- 10倍管道直徑

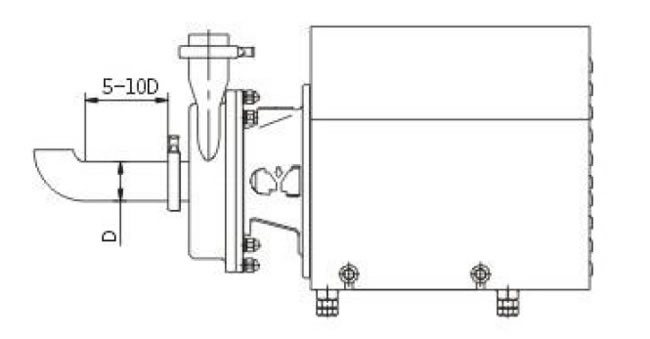

管道入口連接距離

管道入口連接距離

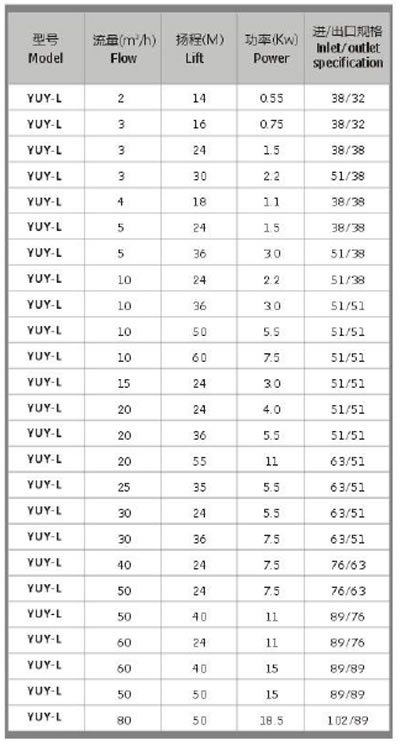

YUY-L系列性能選型表

YUY-L系列性能選型表

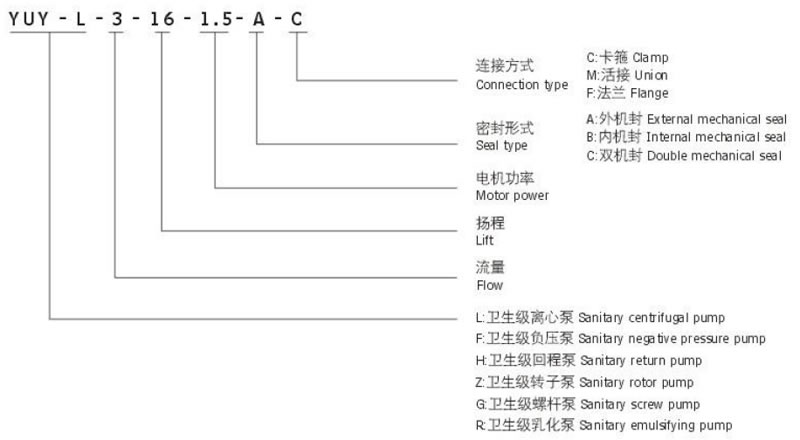

YUY 衛生級離心泵型號說明

示例

YUY 衛生級離心泵型號說明

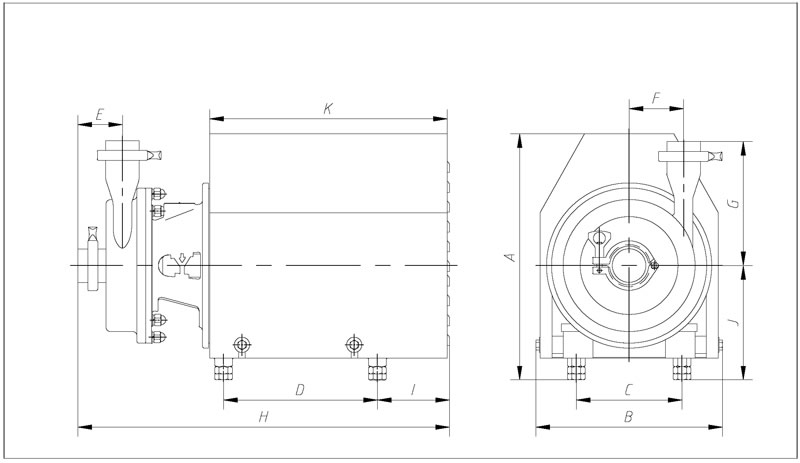

YUY-L衛生級離心泵尺寸圖

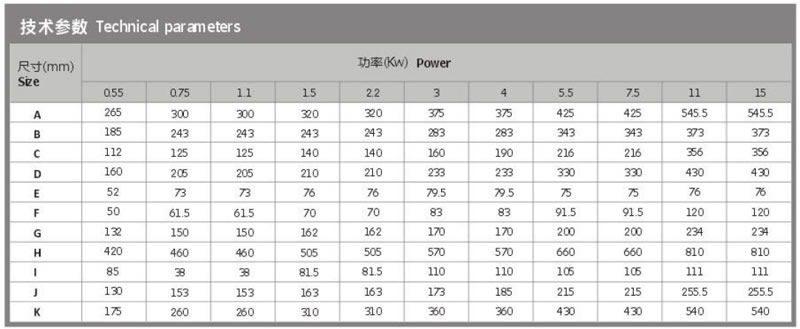

YUY-L衛生級離心泵技術參數
