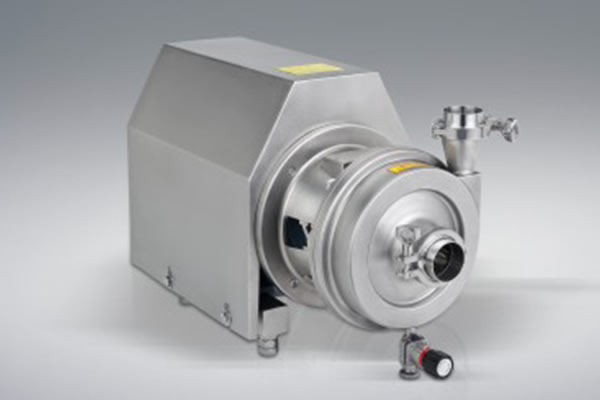

YUY-L衛生級離心泵
- 規格：
- 1T-500T, 055KW-75KW
- 材質：
- SUS304, SUS316L
- 轉速：
- 2900r/min 90°出口帶排放閥
YUY-L衛生級離心泵
技術參數:
| 規格 | 1T-500T，0.55KW-75KW |
| 材質 | SUS304,SUS316L(在材料的選用上泵體，泵蓋，葉輪等凡與物料接觸之零件由SUS316L或SUS304不銹鋼制造) |
| 標準 | DIN,SMS |
| 葉輪 | 敞開式葉輪，不留衛生死角 |
| 工作條件 | 衛生離心泵屬高低液位及水平輸送，非自吸型。（自吸型選用自吸泵） |
| 表面處理 | 接液部分拋光，其余亞光或噴砂處理 |
| 最大進口壓力 | 0.5MPa |
| 溫度范圍 | -10℃至140℃（EPDM） |
| 可沖洗機械密封 | 水壓：最高0.1MPa 水量：0.25-0.5L/min |
電機:
1、根據配置主要采用“ABB”品牌的高效等級M2BAX三相交流電機，按照國際電工委員會IEC6OO34.IE60072 標準設計制作，符合歐共體CE標記要求
2、可供選用防爆電機，以滿足不同場合的需要。
3、優越的電氣性能、低噪音、低振動，電機的標準設計防護等級為IP55,絕緣等級為F級。
4、頻率：50Hz/60Hz
5、工作方式：連續（SI）
6、轉速：標準泵的轉速為2900r/min
泵進出口的接連方式
液體在管道中會有能量的損失，分為沿程損失和局部阻力損失,管內越光滑,沿程損失越小,彎道越少，管徑變化越小，局部阻力損失越小,因而盡量不要采用粗糙的管道連接，也不要在連接中用管道急變的方式連接。
錯誤的連接管道
正確的連接管道
管道直徑及連接距離
泵在小流量運行時，效率很低，消耗的能量使液體溫度急劇上升，泵在小流量下運行，通過葉輪間隙回流增加，造成泵壓力脈動、振動、 噪音等危害增加，因而，連接的管道進口直徑最好不要小于設計進口直徑。為了保證泵運行的更加穩定、泵進口前需要連接一段直管，長度約為5- 10倍管道直徑
管道入口連接距離
YUY-L系列性能選型表
YUY 衛生級離心泵型號說明
示例
